纯蒸汽发生器原理图

来源:山东功达环保    编辑:admin    浏览:次    更新时间: 2019-02-20

纯蒸汽发生器原理图?蒸汽发生器(俗称锅炉)是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。锅的原义是指在火上加热的盛水容器,炉是指燃烧燃料的场所,锅炉包括锅和炉两大部分。

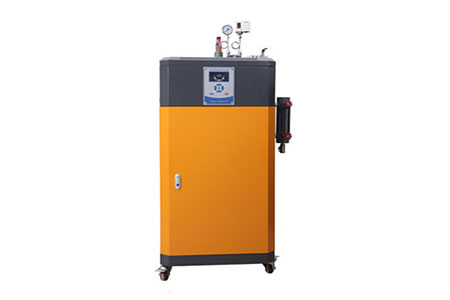

纯蒸汽发生器原理

(1)

在水汽系统方面,给水在加热器中加热到一定温度,经给水管道进入省煤器,进一步加热以后送入锅筒,与锅水混合后沿下降管下行至水冷壁进口集箱。水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中,由汽水分离装置使水、汽分离。分离出来的饱和蒸汽由锅筒上部流往过热器,继续吸热成为450℃的过热蒸汽,然后送往汽轮机。

蒸汽发生器是什么_蒸汽发生器工作原理

(2)

在燃烧和烟风系统方面,送风机将空气送入空气预热器加热到一定温度。在磨煤机中被磨成一定细度的煤粉,由来自空气预热器的一部分热空气携带经燃烧器喷入炉膛。燃烧器喷出的煤粉与空气混合物在炉膛中与其余的热空气混合燃烧,放出大量热量。燃烧后的热烟气顺序流经炉膛、凝渣管束、过热器、省煤器和空气预热器后,再经过除尘装置,除去其中的飞灰,最后由引风机送往烟囱排向大气。

一.纯蒸汽发生器用途

纯蒸汽发生器是目前应用在灭菌柜、生物反应器(罐类设备)、管路系统(在线灭菌)、过滤器等重要设备之一。纯蒸汽发生器符合国内已经欧洲几个国家关于注射用水的要求。严格按照压力容器规范进行设计及制造。纯蒸汽发生器可用于食品,制药及生物基因工程等行业中的工艺生产线等。

二.纯蒸汽发生器工作流程

原料水在一效预热器被工业蒸汽加热,注射用水一般用纯化水通过蒸馏法(还有反渗透法和超滤法)制得,化学纯度高达 99.999% ,无热原。因纯蒸汽的制备过程与用蒸馏水制备注射用水的过程相同,可使用同一台多效蒸馏水机或单独的纯蒸汽发生器,故将纯蒸汽放在注射用水一起讨论。

纯蒸汽发生器原理图

3.二级反渗透定义

二级反渗透是以采用一级反渗透的产水作为原水,进行第二次反渗透的净化,产水导电率≤3μs/cm。在饮用纯净水方面已广泛应用。反渗透技术常应用于预除盐处理, 能够使离子交换树脂的负荷减轻90%以上,树脂的再生剂用量也减少90%。因此,不仅节约运行费用,而且还利于环境保护。反渗透独特水处理技术是其他净水方法如蒸馏、电渗析、离子交换等无法达到的。进入以后二效预热器被工业蒸汽凝结水继续加热;然后在进入蒸发器顶部经分水装置,均匀地分布进入蒸发列管,在蒸发列管内形成薄膜状的水流;这些水流因为薄所以很快被蒸发,产生二次蒸汽;未被蒸发的原料水被排到机外。,被蒸发的原料水,现在是二次蒸汽,继续在蒸发器中盘旋上升,经过汽水分离装置,作为纯蒸汽从纯蒸汽出口输出。工业蒸汽在蒸发器被原料水吸收热量后凝结成工业蒸汽凝结水作为预热器的加热源,预热原料水最后从预热器不凝结水排放出口排出机外。微量纯蒸汽被冷凝取样器收集,并经过与冷却水换热,冷却成为蒸馏水;经过电导率的在线检测,判断纯蒸汽是否合格。

原料水转化成的二次蒸汽是洁净蒸汽,它经过三次分离作用:在最初进入蒸发器后,沿列管向下流动,同时蒸发,这是第一次分离;被蒸发的原料水(二次蒸汽)在蒸发器的下端180度折返,杂质在重力作用下,被分离到下部,这是第二次分离;被蒸发的原料水,即二次蒸汽,继续在蒸发器中盘旋上升,到中上部特殊分离装置处,进行第三次分离。在原料水有一种不能凝结成水的一部分气体,被称作不凝性气体,此部分不凝气体依自动化控制程度的不同,在蒸发器顶部设有不凝气体连续排放装置。

纯蒸汽发生器应用领域:

1、 医药业无菌、无热源纯化水制取。

2、 生物医药用水。

3、医疗血液透析用水。

4、 饮用纯净水、饮料用水的制取。

5、 电子工业用高纯水的前处理系统。

6、 锅炉补给水的制取。

7、 化装品配料用水。

8、 白酒勾兑用纯水、啤酒制取用纯水

关键词: 纯蒸汽发生器  原理
